屏蔽扁电缆应用：

适用于电磁干扰环境中行车、天车、台车、传输机械、起重机、电镀天车和各种探伤设备等频繁移动式电气设备，自承式井道、倾斜式货架、现代化仓储设备及自动生产流水线

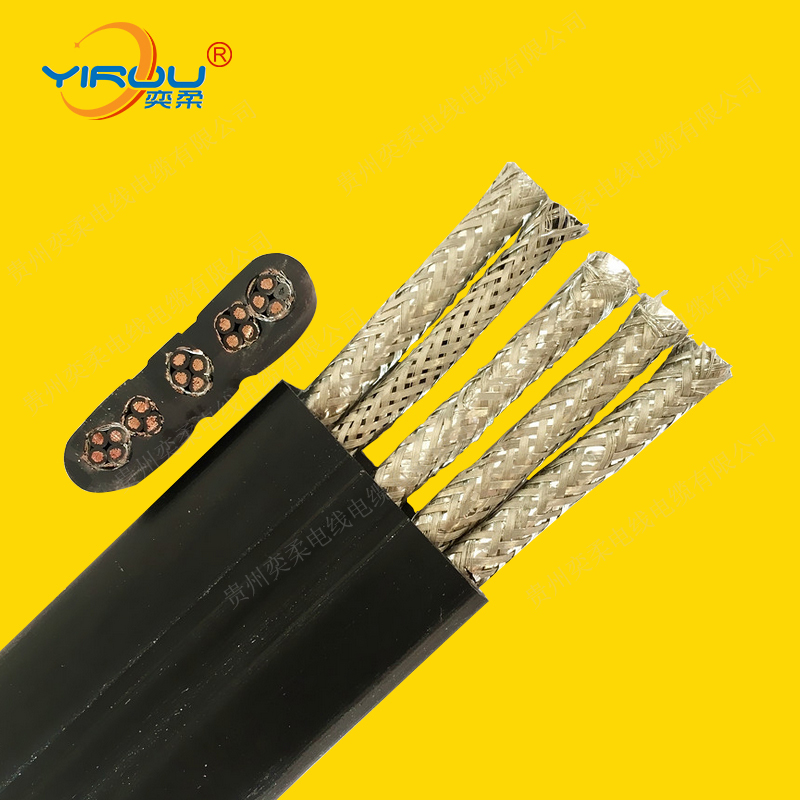

屏蔽扁电缆结构：

导体：多股束绞细丝导体，符合VDE 0295及IEC 60288第5类导体

绝缘：特殊PVC混合料

芯线：彩色或编码芯线，3芯及以上带黄绿双色线（可选）

芯线排列：一字或梅花

屏蔽：裸铜线或镀锡铜线编织，编织密度≥80%

护套：特殊PVC混合料

护套颜色：黑色，可根据客户需要定选用各种颜色

屏蔽扁电缆特性：

带屏蔽扁电缆的长期工作温度应不超过70℃

具有较强的抗电磁干扰能力、耐油、耐磨、耐寒、抗紫外线性能极佳。

一字排列：自由使用长度不大于35米，移动速度不大于1.6米/秒

梅花排列：自由使用长度不大于80米，移动速度不大于4米/秒

（超过上述使用长度和移动速度时，建议增加加强件）

阻燃性：阻燃自熄符合IEC 60332-1

屏蔽扁电缆技术参数：

工作电压：450/750V   0.6/1KV

测试电缆：2500V     3500V

导体电阻20℃ ：根据VDE 0295及IEC 60228第5类，多股细绞铜丝

绝缘电阻：≥ 20 MΩ/km （20℃）

最小弯曲半径：

固定安装 8 X D（电缆外径）

移动安装 10 X D（电缆外径）

工作温度：

固定安装 - 40 ~ +70℃

移动安装 - 30 ~ +70℃
