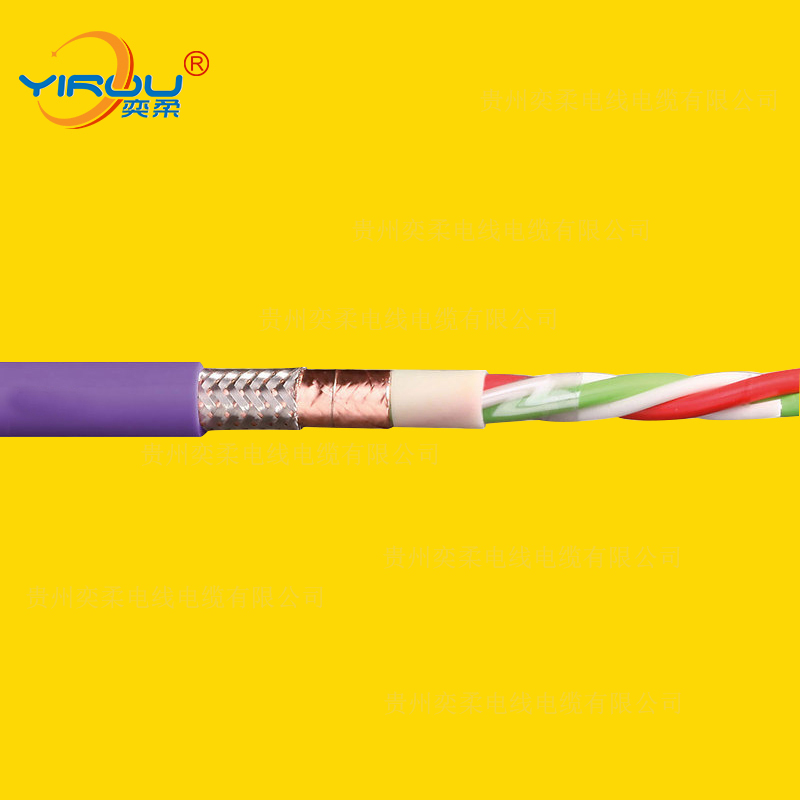

高柔性总线电缆
高柔性总线电缆
- 产品详情
- 产品参数
- 产品评论
应用要求: 用于极高负载的应用
外护套: TPE
总屏蔽
耐油性: 耐油（符合 DIN EN 60811-404 标准），耐有机油（通过 VDMA 24568 和 Plantocut 8 S-MB 标准的 DEA 测试）
阻燃
耐水解和微生物
抗UV
高柔性总线电缆
典型应用领域：
用于极高负载的应用
完全耐油及生物油
室内应用及不受阳光直射的室外应用
架空和滑行应用行程达到 400 米以上
用于储存与提取装置的总线连接电缆，适用于机械设备/机床、快速输送系统、无尘室、半导体插入、户内起重机、低温应用
此系列的使用寿命有保证（需符合质保条件）
更多信息：高柔性电缆质保
| 往返运动* | 500 万 | 750 万 | 1,000 万 | |||
|---|---|---|---|---|---|---|
| 温度， | CFBUS . 001 -. 049 | CFBUS . 050-. 070 | CFBUS . 001-. 049 | CFBUS . 050-. 070 | CFBUS . 001-. 049 | CFBUS . 050-. 070 |
| 从/至[°C] | 最小弯曲半径 | 最小弯曲半径 [系数 x d] | 最小弯曲半径 [系数 x d] | 最小弯曲半径 [系数 x d] | 最小弯曲半径 [系数 x d] | 最小弯曲半径 [系数 x d] |
| -35 / -25 | 12,5 | 15 | 13,5 | 16 | 14,5 | 17 |
| -25 / +60 | 10 | 12,5 | 11 | 13,5 | 12 | 14,5 |
| +60 / +70 | 12,5 | 15 | 13,5 | 16 | 14,5 | 17 |
总线电缆技术说明
高柔性总线电缆专为在拖链应用中连续使用而开发并经过测试。 根据
使用的外护套材料和设计原理，我们针对不同的机械要求
和介质电阻而设计总线电缆。
电气设计的选择应确保可靠满足各总线规格的电气性能，
并且最重要的是高 EMC 安全性。 尽管永久运动，
也应确保电气值的永久稳定性。
然而，整个总线通信系统中的整体传输属性并非完全取决于
所使用的电缆。相反，它需要所有组件（电子组件，
连接技术和电缆）的精确协调，并考虑与所需数据传输速率相关的各个系统
的最大传输速率。 因此，电缆不完全负责
信号的安全传输。
一般性能
总线系统
芯数及截面积 [mm²]：(2x0.25)C+3G0.75
芯线组：(2 x 0.25)C 3 G 0.75
颜色识别：红/绿 黑色，蓝色，绿黄色
外径最大：11.5 毫米
重量：138.0 千克/千米
导体：细线绞合导线，以裸铜线制成，特别抗弯曲（符合 DIN EN 60228 标准）。
芯线绝缘:机械高质量TPE混合物（符合总线规范）
芯线结构:符合总线规格标准
芯线识别:符合总线规格标准。
内护套:TPE混合物适用于拖链
总屏蔽:高度抗弯曲的镀锡铜丝编织。 覆盖线性约70%，光学约90%。
外护套;低粘性的TPE基混合物，高度耐磨、柔性，符合拖链要求。
护套颜色:丁香红色（类似RAL 4001）
