应用要求: 适合柔性应用，耐油，推荐室内应用，特别适用于架空应用，行程达 10 米，木材/石材加工业、包装工业、供应系统、输送、调节设备。

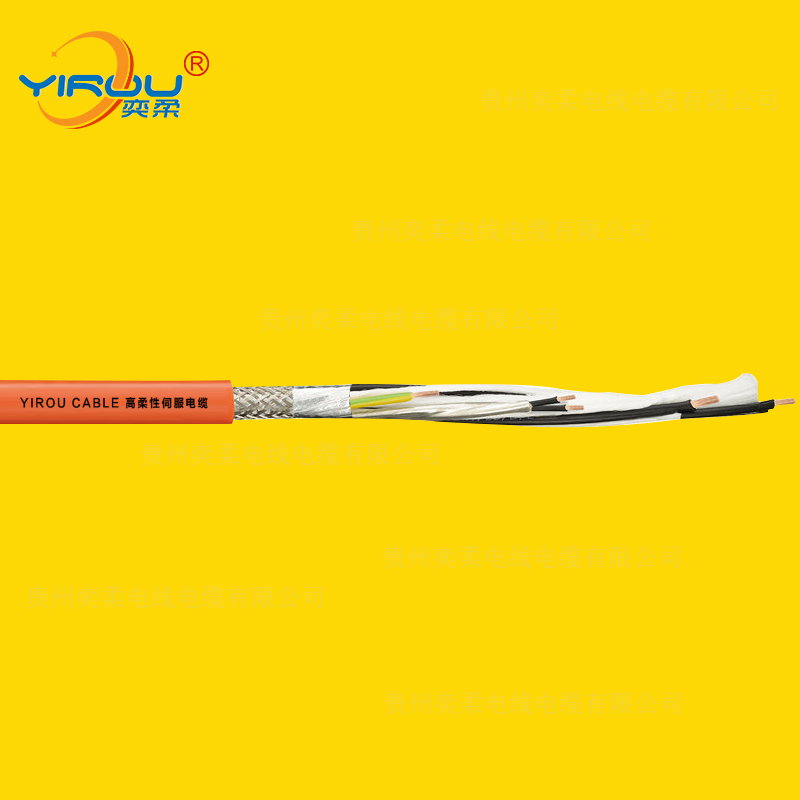

产品结构：

外护套: PVC

耐油性: 无抗油性

无硅

阻燃

总屏蔽

芯数及截面积 [mm²]:(4G1.0+2x(2x0.75)p)p

外径:最大11.5 毫米

铜指数:109 千克/千米

重量:184.0 千克/千米

最小弯曲半径：拖链（系数）:15.0 x d

拖链最小弯曲半径:172.5 毫米

最小弯曲半径，柔性（系数）:12.0 x d

最小弯曲半径，柔性:138.0 毫米

最小弯曲半径，固定（系数）:8.0 x d

最小弯曲半径，固定:92.0 毫米

温度，拖链最小:5 °C

温度，拖链最大:70 °C

温度，柔性:-5 °C至+70 °C（符合EN 60811-504标准）

温度，固定:-15 °C至+70 °C（符合DIN EN 50305标准）

v最大，架空:3 m/s

a最大:20 m/s²

行程:架空可达10米

导体:高抗弯强度的精细裸铜多股线 (符合 DIN EN 60228 标准).

芯线绝缘:高机械性能、低电容的TPE混合物

芯线结构:芯线和信号对线以优化的节距绞合

单元屏蔽:抗弯曲的优化薄膜屏蔽 光学覆盖率100%。

总屏蔽:编织制成的镀锡铜导线。 光学屏蔽率大概60%。

外护套:低粘性的PVC基混合物，符合拖链要求。

护套颜色:粉橙色（类似RAL 2003）

额定电压:600/1000 V（符合DIN VDE 0298-3标准）

测试电压:4,000 V（符合 DIN EN 50395 标准）

高柔性伺服电缆质保

100万往返运动，+15°C/+ 60°C和行程距离≤10米时具有最小弯曲系数：15.0 x d

100万往返运动，+5°C/+ 15°C和行程距离≤10米时具有最小弯曲系数：17.5 x d

100万往返运动，+60°C/+ 70°C和行程距离≤10米时具有最小弯曲系数：17.5 x d

300万往返运动，+15°C/+ 60°C和行程距离≤10米时具有最小弯曲系数：16.0 x d

300万往返运动，+5°C/+ 15°C和行程距离≤10米时具有最小弯曲系数：18.5 x d

300万往返运动，+60°C/+ 70°C和行程距离≤10米时具有最小弯曲系数：18.5 x d

500万往返运动，+5°C/+ 15°C和行程距离≤10米时具有最小弯曲系数：19.5 x d

500万往返运动，+15°C/+ 60°C和行程距离≤10米时具有最小弯曲系数：17.0 x d

500万往返运动，+60°C/+ 70°C和行程距离≤10米时具有最小弯曲系数：19.5 x d
